我公司研制的TurboView卫星网络管理系统是一款针对卫星网络管理的应用软件,它拥有100%自主知识产权,不采用其他商业模块,不基于任何第三方模块为基础开发,透明可控。
系统采用B/S架构以及业界流行的Appache服务器和MySQL数据库,界面支持多语言(中文、英文、西班牙文、法文、俄文等,可轻松定制)。
它充分利用了SNMP、WMI及HTTP/TCP等网络管理和应用协议,系统支持二次开发,可以为客户特殊需求提供定制服务。
系统采用面向用户任务的思路设计,用户只需根据业务需求合理创建任务,即可灵活维护和运营卫星网络系统。
卫星网络网管系统涵盖站点管理、任务管理、频谱管理、告警管理、频谱监控、数据报表等功能,是卫星网络管理人员最经济,最稳妥的选择。
功能:
站点管理 |
是针对卫星网络中卫星站点网元的操作集合,包括如下功能点: 卫星站点列表 提供站点信息浏览、站点新建、编辑及删除功能。 站内设备拓扑 图示、实体创建、编辑和删除功能,同时站点状态信息通过不同颜色直观呈现。 站点数据配置 既可采用友好界面人工修改,也可以通过导入参数进行修改。设备参数可以保存为某个版本,便于后期导入。 |
---|---|
基于任务的多卫星网管理 | 基于任务的多网管理是网管系统核心功能之一,用户只需根据业务需求合理创建网络,即可灵活维护和运营卫星系统网络。 系统任务关联卫星站点、卫星站点之间的通信链路以及站点内部若干卫星通信设备。系统通过简洁的UI接口直接配置和管理设备参数、 链路参数、设备状态、链路状态等逻辑网元的网元信息。该功能是针对用户任务操作的功能集合。 |
频谱管理 |
频谱资源是卫星通信的核心,由于稀缺性,如何有效的管理和分配使用对于网管系统性能提升有着重要意义。
卫星网络管理系统根据使用方式定义了3组频率池来管理所有频谱资源,频率池和卫星转发器相关联,实现多星多转发器管理。
支持固定预分配(PAMA)和动态按需分配(DAMA)两种SCPC载波分配模式。频饼图直观展示占用带宽和占用比例。
虚拟频谱仪图例简洁呈现SCPC载波启停和被占用载波信息。具体功能如下: 频率池管理功能 根据分配方式,将频段划分为PAMAFreqPool、DataFreqPool以及ControlFreqPool,分别对应固定预分配方式频段、业务信道和控制信道频段池。 频段生成功能 将各个频率池划分为不同细分频段。 频段分配功能 将不同的频段按一定业务规则,分配给相应的卫星链路。 |
告警管理 | 网管系统告警分为参数门限告警和状态告警两类,可人为定制告警信息级别和颜色, 系统默认8类告警分别是Info、Change、Normal、Marginal、Warning、Minor、Major、Critical等, 网管系统通过轮询实时的产生并显示在告警列表中。用户可以对紧急告警设置关联处理措施如: 邮件通知、短信通知等策略。对于已经恢复的告警,可以在系统登记“告警确认”、“告警恢复确认”操作。 告警信息帮助客户准确定位产生告警设备所在子网、站点及告警时间,客户根据告警信息迅速解决网络故障,保证卫星网络的可靠运营。 |
频谱监控 | 系统能够对商家所使用卫星频段进行实时监控,当频谱因各种因素(天气、被盗用等)异常时,会及时生成告警。 |
支持的设备类型 |
本系统支持(但不限于)下列设备类型: 卫星通信设备: 卫星通信天线(天线控制器)、卫星功放、卫星调制器/解调器、上 /下 变频器、信标机、LNA及以上设备的冗余备份系统。 其他关联设备 视频编解码器、语音网关、音视频控制器、Abis、IPE、UPS、路由器等。 |
支持的设备厂家 |
本系统支持(但不限于)下列设备厂家: 卫星Modem NEWTEC、COMTECH、PARADISE、美讯、星网、54所等。 卫星通信天线 ASC(安德鲁)、VERTEX、39所、54所等。 卫星功率放大器 MITEC、CPI、XICOM、PARADISE、ANACOM、CODAN、WAVESTREAM等。 上行功率控制器 MITEQ、国产功放等。 上/下变频器 MITEQ、AMPLUS等。 通讯关联设备 QUINTECH、ERICSSON(TANDBERG)、POLYCOM、中兴、华为等。 |
系统快照:
可视化网络拓扑

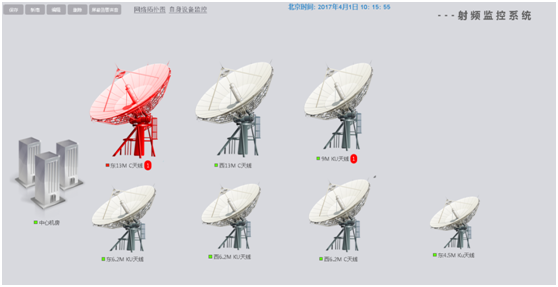

可视化站点

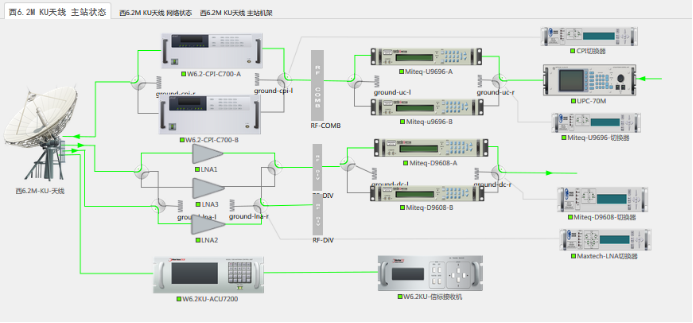

站点链路拓扑
可视化机柜
可视化链路
链路实时配置
频谱监控
成功案例:
新华社全球卫星网监控
中国电信北京卫星站监控
深圳证券卫星网监控
新网卫通卫星实验网监控
